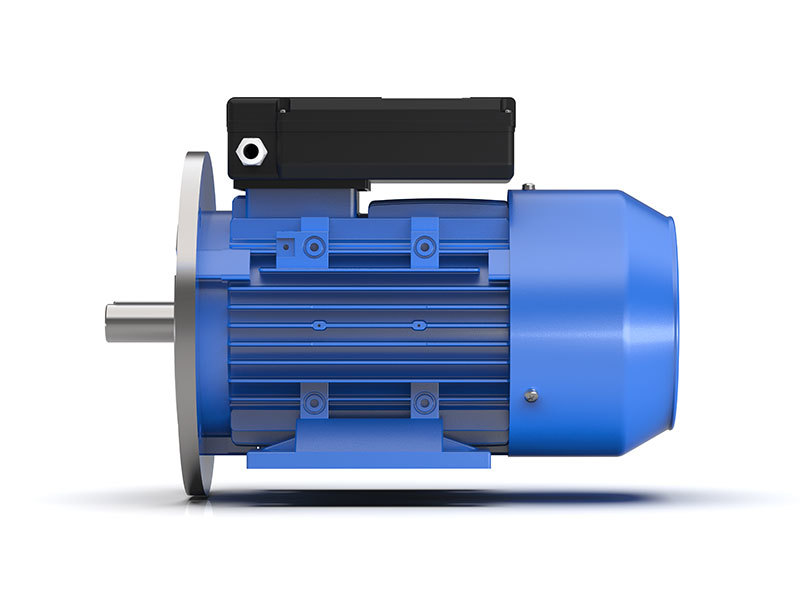

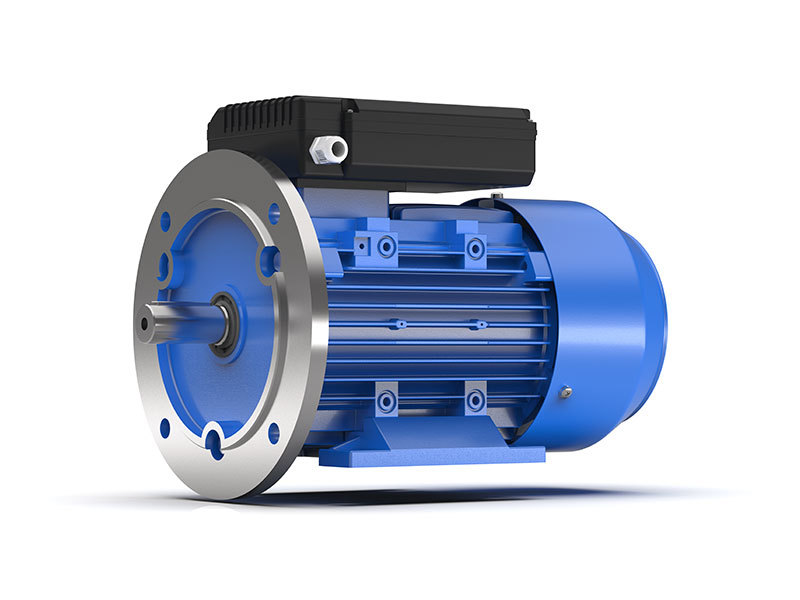

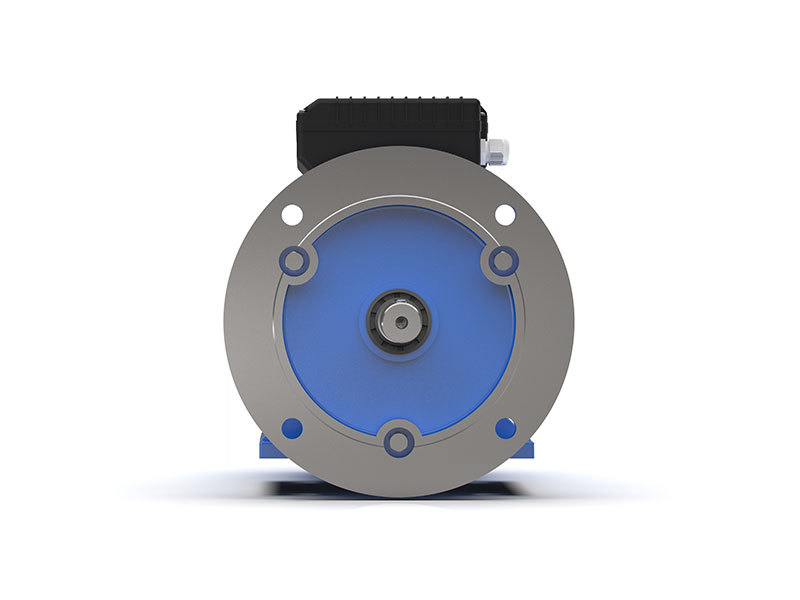

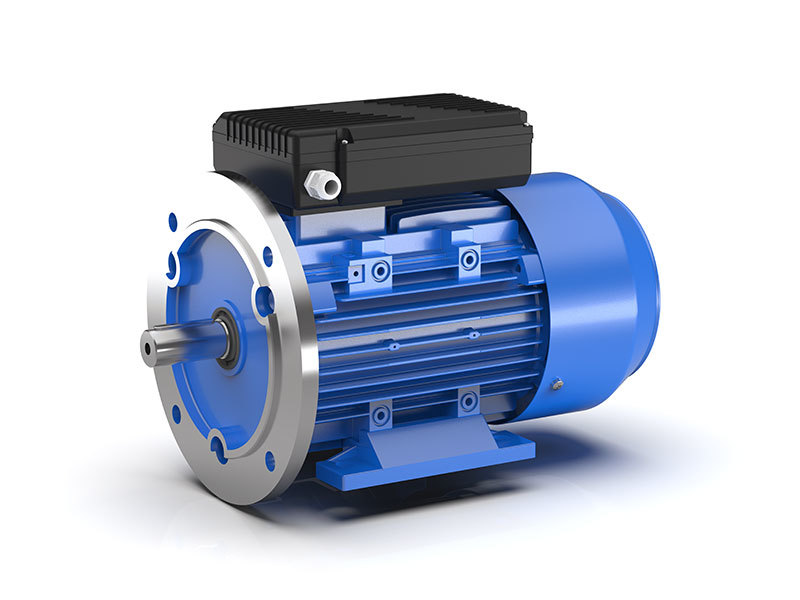

الکتروموتورهای تکفاز آلومینیومی GMYL

🔹 الکتروموتور چیست؟

الکتروموتور دستگاهی است که انرژی الکتریکی را به انرژی مکانیکی (حرکت چرخشی) تبدیل می‌کند. این دستگاه با ایجاد میدان مغناطیسی باعث چرخیدن محور (شفت) می‌شود و به این ترتیب، می‌تواند انواع ماشین‌ها و تجهیزات را به حرکت درآورد.

🔹 الکتروموتور تکفاز چیست؟

الکتروموتور تکفاز با برق شهری ۲۲۰ ولت کار می‌کند و برای مکان‌هایی طراحی شده که برق سه‌فاز در دسترس نیست. بیشتر در مصارف خانگی، کارگاهی یا نیمه‌صنعتی استفاده می‌شود.

🔹 الکتروموتور تکفاز GMYL چیست؟

GMYL یک مدل از الکتروموتورهای تکفاز است که بدنه‌ی آن از آلومینیوم ساخته شده. این مدل:

• سبک‌تر از مدل‌های چدنی است
• به‌دلیل بدنه آلومینیومی، اتلاف حرارت بهتری دارد
• دارای فن داخلی برای خنک‌کاری است
• و با برق تکفاز (۲۲۰ ولت) راه‌اندازی می‌شود

🔹 کاربردهای الکتروموتور GMYL آلومینیومی:

این نوع الکتروموتور در تجهیزات و دستگاه‌های مختلفی استفاده می‌شود، از جمله:

• پمپ‌های آب خانگی و کشاورزی
• فن‌ها و سیستم‌های تهویه
• نوار نقاله‌های سبک و نیمه‌صنعتی
• ماشین‌آلات ساده‌ی صنعتی یا کارگاهی
• دستگاه‌های شستشو، میکسرها، کمپرسورها و

• • • • Commodity name:
        GMYL single-phase detachable aluminum shell motors

    Franme reference and size	Rated power	Full load sreed in revolutions per minute	Full load current at rated voltage	Exciter Voltage	Efficiency	Power factor	Direct on ine starting torque ratio	Direct on linepull out torque ratio	Diect on line starting current ratio	Mean sound pressure level@1mon noload	Start Capacitor	Running Capacitor	Weight
    Type	Output (KW)	Speed (r/min)	Amps (A)	Voltage (V)	EFF. (%)	P.F. Cos	LRT RLT	BDT RLT	LRA RLA	Noise LwdB(A)	(uf/v)	(uf/v)	Weight (kg)
    GMYL711-2	0.37	2800	2.7	220	67	0.92	1.8	1.6	5.5	72	50/250	8/450	10
    GMYL712-2	0.55	2800	3.9	220	70	0.92	1.8	1.6	5.5	72	100/250	15/450	11
    GMYL711-4	0.25	1400	2.0	220	62	0.92	1,7	1.6	5.0	67	75/250	15/450	9
    GMYL712-4	0.37	1400	2.8	220	65	0.92	1.7	1.6	5.0	67	75/250	15/450	10
    GMYL801-2	0.75	2800	4.9	220	73	0.95	1.8	1.6	5.5	75	100/250	25/450	14
    GMYL802-2	1.1	2800	7.0	220	75	0.95	1.8	1.6	5.5	75	100/250	30/450	15
    GMYL801-4	0.55	1400	3.95	220	69	0.92	1.7	1.6	5.0	70	100/250	15/450	13
    GMYL802-4	0.75	1400	5.05	220	71	0.95	1.7	1.6	5.0	70	100/250	25/450	14
    GMYL90L1-2	1.5	2800	9.4	220	76	0.95	1.8	1.6	5.5	78	200/250	40/450	22
    GMYL90L-2	2.2	2800	13.7	220	77	0.95	1.7	1.6	5.5	78	300/250	50/450	24
    GMYL90L1-4	1.1	1400	7.3	220	72	0,95	1.7	1.6	5.0	73	150/250	30/450	21
    GMYL90L-4	1.5	1400	9.7	220	74	0.95	1.7	1.6	5.0	73	200/250	40/450	23
    GMYL100L-2	3	2800	18.2	220	79	0.95	1.7	1.6	6.0	83	350/250	55/450	24
    GMYL100L1-4	2,2	1400	13,9	220	76	0.95	1,7	1.6	5.0	78	300/250	50/450	32
    GMYL100L2-4	3	1400	18,4	220	78	0.95	1.7	1.6	5.0	78	350/250	55/450	33
    GMYL112M-2	3,7	2800	22,1	220	80	0.95	1,7	1,6	6.0	83	350/250	60/450	46
    GMYL112M-4	3.7	1400	22.4	220	79	0.95	1.7	1.6	5.5	83	350/250	60/450	44



• • Frame with feet and end-shield with flange (IM B3)

    TYPE	POLES	A	B	C	D	E	F	G	H	K	AB	BB	HD	AC	L
    63	2.4	100	80	40	11	23	4	8.5	63	7	135	100	182	120	217
    71	2.4	112	90	45	14	30	5	11	71	7	150	112	202	136	250
    80	2.4	125	100	50	19	40	6	15.5	80	10	153	125	227	160	310
    90L1	2.4	140	125	56	24	50	8	20	90	10	172	156	246	175	340
    90L2	2.4	140	125	56	24	50	8	20	90	10	172	156	246	175	340
    100L	2.4	160	140	63	28	60	8	24	100	12	200	172	250	196	425
    112M	2.4	190	140	70	28	60	8	24	112	12	230	181	285	220	450
    132S	2.4	216	140	89	38	80	10	33	132	12	260	186	330	259	485
    132M	2.4	216	178	89	38	80	10	33	132	12	260	224	330	259	525







    Frame with feet and end-shield with flange (IM B5)

    TYPE	POLES	D	E	F	G	P	N	M	S	T	AD	HF	AC	L
    63	2.4	11	23	4	8.5	140	95	115	10	3	119	189	120	217
    71	2.4	14	30	5	11	160	110	130	12	3.5	131	211	136	250
    80	2.4	19	40	6	15.5	200	130	165	12	3.5	147	247	160	310
    90L1	2.4	24	50	8	20	200	130	165	12	3.5	156	256	175	340
    90L2	2.4	24	50	8	20	200	130	165	12	3.5	156	256	175	340
    100L	2.4	28	60	8	24	250	180	215	15	4	150	275	196	425
    112M	2.4	28	60	8	24	250	180	215	15	4	173	298	220	450
    132S	2.4	38	80	10	33	300	230	265	15	4	198	348	259	485
    132M	2.4	38	80	10	33	300	230	265	15	4	198	348	259	525

• • Frame Size	Poles	Drive End	Non-Drive End
    		International type	International type
    56	2~4	62012RZ	62012RZ
    63	2~4	62012RZ	62012RZ
    71	2~6	62022RZ	62022RZ
    80	2~8	62042RZ	62042RZ
    90	2~8	62052RZ	62052RZ
    100	2~8	62062RZ	62062RZ
    112	2~8	63062RZ	63062RZ
    132	2~8	63082RZ	63082RZ
    160	2~8	63092ZC3	63092ZC3
    180	2~8	6311C3	6311C3
    200	2~8	6312C3	6312C3
    225	2~8	6313C3	6313C3
    250	2~8	6314C3	6314C3
    280	2	6314C3	6314C3
    	4~8	6317C3	6317C3
    315	2	6317C3	6317C3
    	4~10	NU319C3	6319C3
    355	2	6319C3	6319C3
    	4~10	NU322C3	6322C3
    400	4-10	NU326C3	6326C3
